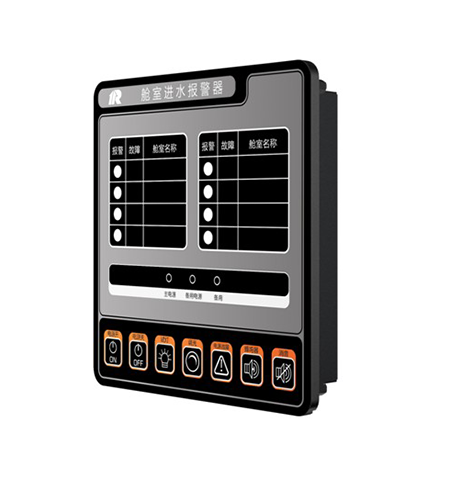

艙室進水報警裝置
產品概述 : 艙室進水報警裝置用于監視船舶艙室液位，當被監視艙室進水液位達到傳感器感知范圍時，發出聲光報警信號，告知船員危險情況。
產品特點 :

控制面板采用微處理器技術，LED指示、薄膜按鍵操作，外形美觀，指示清晰

采用先進的二線制接近式液位傳感器，與浮球液位傳感器相比，不會因介質存在油污或垃圾而產生卡死現象

具有傳感器斷線報警功能，提高裝置的可靠性

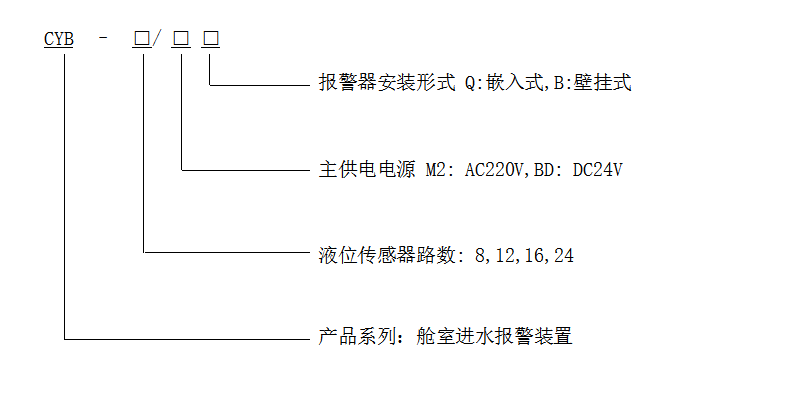

型號命名詳細參數原理框圖操作說明執行標準產品認證
額定電壓：AC220V±10%，50/60Hz 或 DC24V±20%

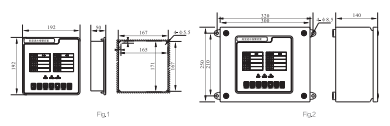

安裝方式：嵌入式、壁掛式
防護等級：IP23、IP44
環境溫度：-10℃～55℃
報警路數：≤24路

電源指示：按下面板上的“電源開”按鈕，電源指示燈亮，裝置進入工作模式，再次按下面板上的“電源關”按鈕，電源指示燈滅，裝置停止工作；

試燈功能：按下面板上的“消音/試燈”按鈕，面板上的指示燈全亮，伴隨著蜂鳴器常響；

斷線報警：任何一路或者多路發生斷線故障時，面板上對應艙室指示燈顯示黃色并且閃爍，蜂鳴器發出間隔較長的間斷音。短按“消音/試燈”按鈕，蜂鳴器的聲音消失，對應指示燈變?yōu)槌Ａ痢嗑€(xiàn)信號不被鎖定，斷線解除后，斷線信號自動消失；

進水報警：任何一路或者多路液位傳感器檢測到有水接觸時，延時5秒左右，對應艙室指示燈顯示紅色并且閃爍，蜂鳴器發出急促間斷音。按下“消音/試燈”按鈕，蜂鳴器的聲音消失，對應指示燈變?yōu)槌Ａ?。進水報警信號將會被鎖定，進水解除后，可以按下“復位”按鈕對其復位，復位后浸水報警信號消除。（說明：如果浸水或者斷線仍然存在，按下“復位”按鈕不能起到復位作用。只有當對應報警解除以后才可以復位）；

延伸報警：當存在至少一路浸水報警時，裝置會對外輸出一組(NO/NC)觸點。浸水全部解除后，可以按下“復位”按鈕對其復位，復位后觸點恢復原來狀態；

試燈/消音功能：按住“試燈/消音”按鈕，面板上所有指示燈長亮；當有蜂鳴器報警時短按“試燈/消音”按鈕，蜂鳴器消音；

調光功能：轉動調光旋鈕，可以對面板指示燈的亮度進行調節，以確保值班駕駛員再夜間不受其影響輕松讀取信息；

通訊功能：具有RS485通信接口，便于報警信息發送。

CCS《鋼質海船入級規范》

國際電工委員會IEC61162標準

CCS、DNV-GL、ABS、LR、NK、BV等
