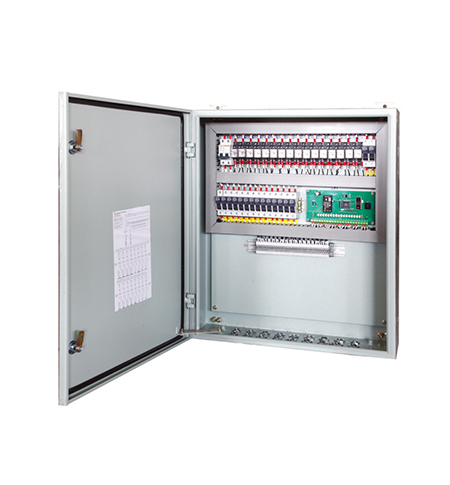

水密門狀態指示系統 / WT型

立即咨詢

曹經理 15006235655

資料下載

產品概述 : 水密門狀態指示系統用于顯示水密門的開閉狀態，當水密門打開時，發出聲光報警，提示船員水密門處于開啟狀態，是保障船舶安全的重要設備。

產品特點 :

控制面板采用微處理器技術，LED指示、薄膜按鍵操作，外形美觀，指示清晰

控制面板可按照實船布置模擬顯示水密門的位置

系統采用CAN通信，能進行遠距離可靠通信

采用模塊化設計，擴展靈活

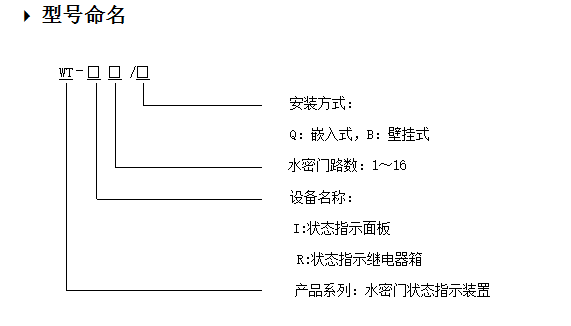

型號命名主要參數執行標準產品認證操作說明附件配置

額定電壓	AC220V±10%，50/60Hz 或 DC24V±20%
安裝方式	嵌入式、壁掛式
防護等級	IP23、IP44
環境溫度	-10℃～55℃
指示路數	可定制

CCS《鋼質海船入級規范》

國際電工委員會IEC61162標準

CCS、DNV、ABS、LR、BV等

電源指示

輕按電源 “開”按鈕，電源指示燈長亮，裝置進入工作模式，輕按電源 “關”按鈕，電源指示燈滅，裝置停止工作；

水密門狀態指示

當接收到外部水密門關閉的狀態信號時，面板上對應位置的指示燈顯示為綠色，當接收到外部水密門開啟的狀態信號時，面板上對應位置的指示燈顯示為紅色：

水密門開啟報警

當檢測到有水密門開啟時，指示面板發出聲光報警，面板上對應的指示燈顯示為紅色閃爍，蜂鳴器報警，消音后蜂鳴器停響，指示燈變?yōu)榧t色平光；

試燈功能

按下試燈按鈕，所有指示燈點亮，用來檢測狀態指示燈是否處于正常狀態；

調光功能

按下調光按鈕，可以實現面板指示燈調光，以確保值班駕駛員在夜間不受其影響輕松讀取信息；

通信功能

本系統與機艙監測報警系統采用RS485通信（內容為各路水密門的開啟報警）。

可選配水密門限位開關(型號：SL51-28)

電源指示	輕按電源 “開”按鈕，電源指示燈長亮，裝置進入工作模式，輕按電源 “關”按鈕，電源指示燈滅，裝置停止工作；
水密門狀態指示	當接收到外部水密門關閉的狀態信號時，面板上對應位置的指示燈顯示為綠色，當接收到外部水密門開啟的狀態信號時，面板上對應位置的指示燈顯示為紅色：
水密門開啟報警	當檢測到有水密門開啟時，指示面板發出聲光報警，面板上對應的指示燈顯示為紅色閃爍，蜂鳴器報警，消音后蜂鳴器停響，指示燈變?yōu)榧t色平光；
試燈功能	按下試燈按鈕，所有指示燈點亮，用來檢測狀態指示燈是否處于正常狀態；
調光功能	按下調光按鈕，可以實現面板指示燈調光，以確保值班駕駛員在夜間不受其影響輕松讀取信息；
通信功能	本系統與機艙監測報警系統采用RS485通信（內容為各路水密門的開啟報警）。
