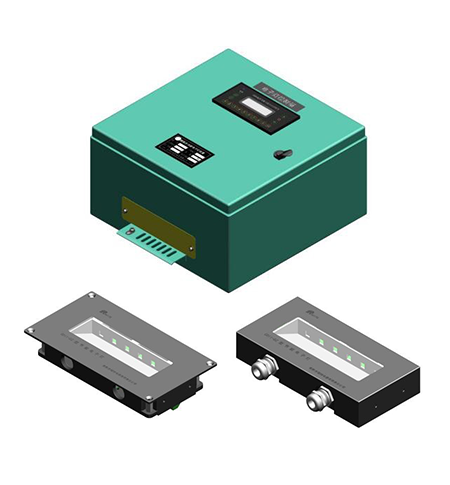

夜燈裝置
產品功能 : CDII-DZ型夜燈裝置是針對船舶照明系統開發的新型艙室、廊道夜間照明設備。
產品特點 :

采用彩色LED照明，壽命長，節能環保，與傳統的白熾燈相比采用LED燈可以節 能85%。

照明亮度、色彩可控（出廠前可根據用戶要求設定）。

具有定時照明的功能。

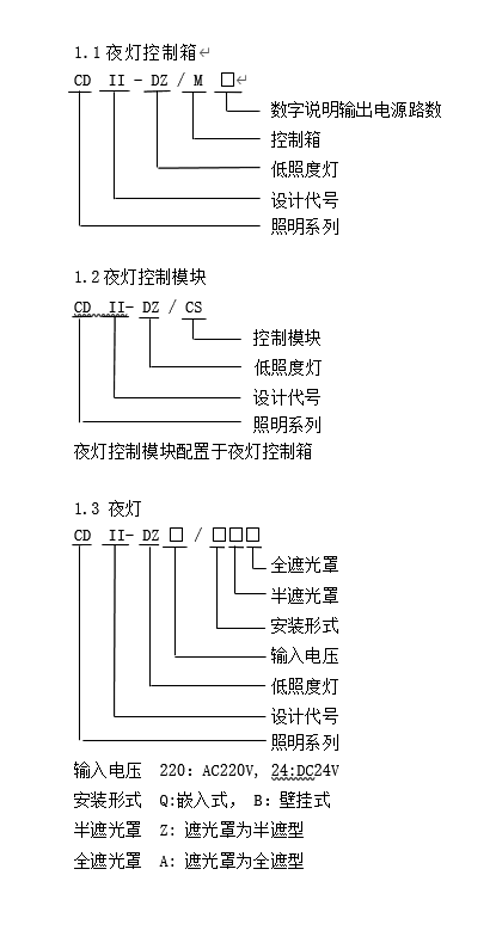

型號命名詳細參數原理框圖操作說明附件配置

1、夜燈控制箱

輸入電壓

三相 AC220V±10%  50Hz 或DC24V

輸出電壓

單相 AC220V±10%  50Hz 或DC24V

電    流

5A（分10路輸出，每路輸出0.5A）

輸出路數

默認10分路 （每路可直接控制夜燈或經由接線箱控制）

防護等級

IP 23

外形尺寸

高500×寬400×厚180

安裝尺寸

高532×寬342安裝孔φ10

重    量

約20kg

配置夜燈控制模塊

CDII-DZ/CS夜燈控制模塊


2、夜燈

輸入電壓

單相 AC220V±10%  50Hz 或DC24V

輸出電壓

輸入單相AC220V±10% 50Hz時

輸出單相AC220V±10% 50Hz

輸入單相DC24V時，輸出DC24V

功耗

約1W

防護等級

IP 56

外形尺寸

壁掛式（B）  高88×寬178×厚33（不含遮光罩）

嵌入式 (Q)   高100×寬176×厚33（不含遮光罩）

安裝尺寸

壁掛式（B）  高100×寬125安裝孔φ7（不含遮光罩）

嵌入式 (Q)   高88×寬164安裝孔φ4.5

重    量

約1kg

功能說明

a.顏色：默認為紅色.(顏色可選紅、藍、紫色其中一種)

b.最低照度不小于5 lx

3、夜燈裝置外形及安裝圖

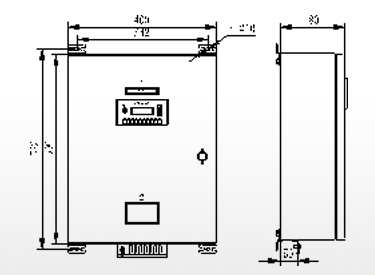

夜燈控制箱10路輸出：外形、安裝尺寸，開孔尺寸

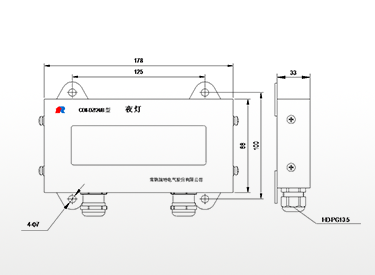

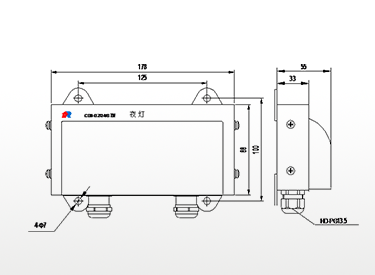

夜燈壁掛式

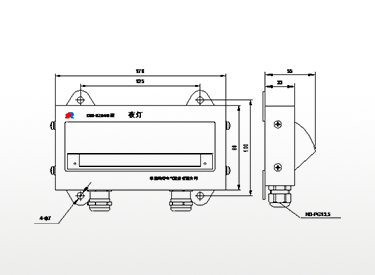

夜燈壁掛式半遮光罩

夜燈壁掛式全遮光罩

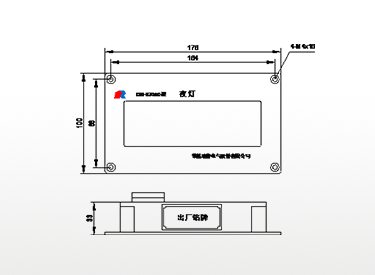

夜燈嵌入式

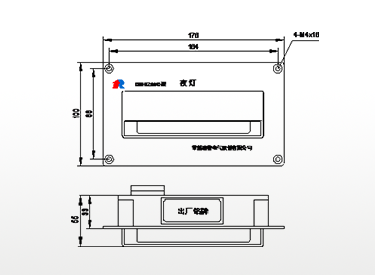

夜燈嵌入式半遮光罩

夜燈嵌入式全遮光罩

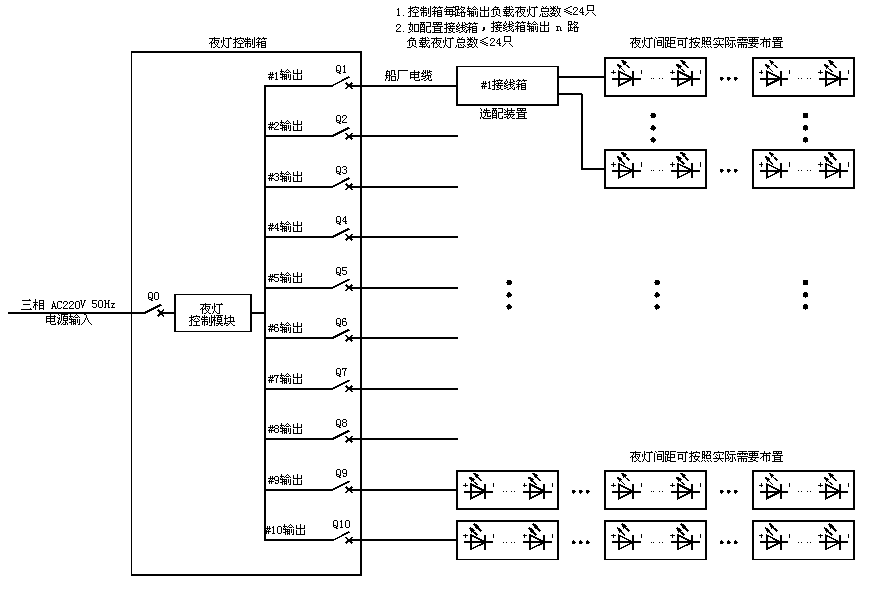

1)  根據系統圖連接各路夜燈，閉合夜燈控制箱內各路供電開關，

2)  按下控制面板上的回路號碼，面板上的指示燈亮起，對應的回路燈具亮起。再次按下回路號碼，面板上的指示燈熄滅，對應的回路燈具熄滅。

詳細參數請聯系客服
