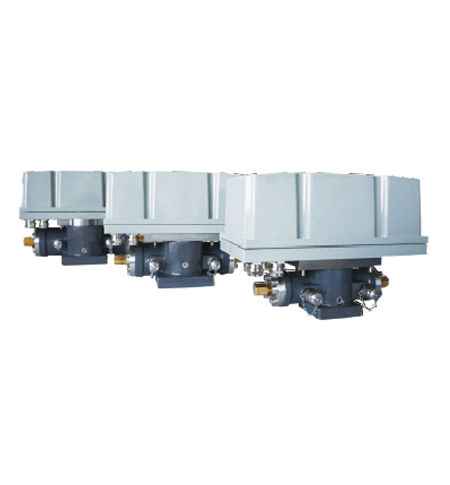

角行程雙作用電液執行器
產品概述 : EDHA系列電液執行器采用齒輪-齒條的傳動結構，執行器通過自帶的液壓微動力單元提供動力，使齒條進行左、右往復運動，從而帶動齒輪旋轉輸出較大扭矩,達到閥門的打開和關閉
產品特點 :

集電氣、液壓和機械傳動于一體，可靠性高

與電動執行器相比，在同功率下體積更小、扭矩更大

與液壓執行器相比，自成液壓系統，省去液壓泵站和管路的鋪設，降低成本投入

配置應急操作接口，可進行應急操作

機械及電氣雙重限位保護

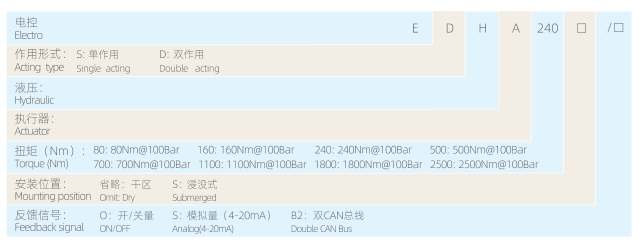

型號命名詳細參數原理框圖執行標準產品規格產品認證
工作電壓：AC220V 50/60Hz、DC24V
額定功率：300W
工作模式：S3-10%-30min
執行機構：雙作用
防護等級：IP67（干式）
工作溫度:-10℃~+55℃
工作方式：開關型、開度型
閥位指示：就地指示(選配）
工作壓力：120Bar
轉    度: 90°+/-3°
液壓缸材質:QT400-15
工作介質：礦物油，符合DIN51524
法蘭連接標準：ISO5211

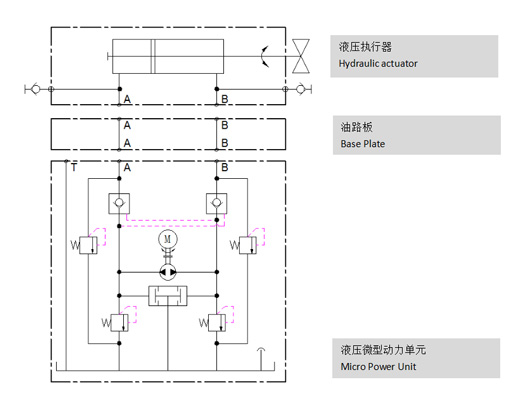

液壓原理圖：

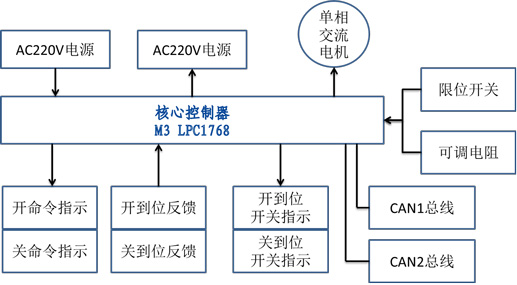

電氣原理圖


電液執行器的電氣部分主要由單相交流電機、核心控制器、抗腐蝕防水電連接器、專用液位傳感器等主要元件組成，利用單相交流電機將交流電能轉化為機械能，控制電機的正反轉，從而帶動柱塞泵，提供動力源。主要元件及功能接口見下表。

元件名稱

功能接口

單相交流電機

提供動力源，帶動柱塞泵

核心控制器

控制板采用Cortex M3 LPC1768系列為核心的新一代微型控制器：

（1）1路AC220V電源輸入和1路AC220V電源輸出；

（2）輸出3根電源線控制電機，用于電機正反轉控制；

（3）1路開命令和1路關命令控制輸入信號，1路開到位和1路關到位反饋指示輸出信號；

（4）1路4-20mA電阻信號輸入和1路4-20mA電阻信號輸出，通過高精度角位移傳感器，實時反饋閥門當前位置狀態；

（5）具有2路CAN總線的通訊接口，可以提供與外部人機交互。

電連接器

根據設備IP67防護等級要求，采用全密封設計結構，防止水氣、油霧等進入設備腔體內部，防止外部環境氣體、霉菌對設備性能的影響。采用了中航光電YMB系列船用抗腐蝕防水電連接器，適用于潮濕。五鍵定位具有盲插和防錯插功能。

1.《鋼質海船入級規范》2018版

2.IEC60092 《船舶電氣設備》

3. GD22-2015 《電氣電子產品型式認可試驗指南2015》

4.E-21  《閥門遙控系統》

EDHA80/160/240/500/700/1100/1800/2500

CCS
