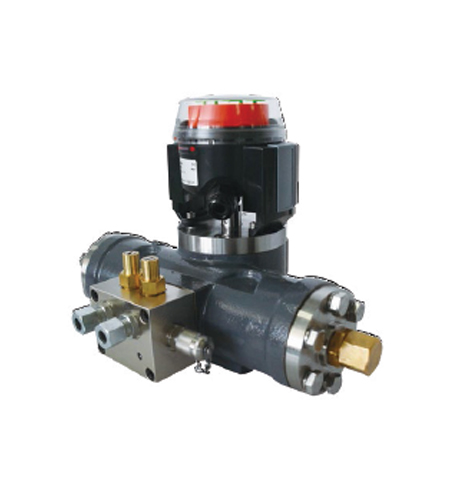

角行程雙作用液壓執行器 / DHA

立即咨詢

張經理 15206236932

資料下載

產品概述 : DHA系列液壓執行器采用齒輪-齒條的傳動結構，執行器通過泵站提供動力，使齒條進行左、右往復運動，從而帶動齒輪旋轉輸出較大扭矩,達到閥門的打開和關閉

產品特點 :

體積小、輸出扭矩大、壓力可選范圍廣

液壓缸一體澆注而成，減少液壓油泄漏風險

安裝方式多樣，適用于各種場合的閥門控制

配置應急操作接口，可進行應急操作

機械限位保護

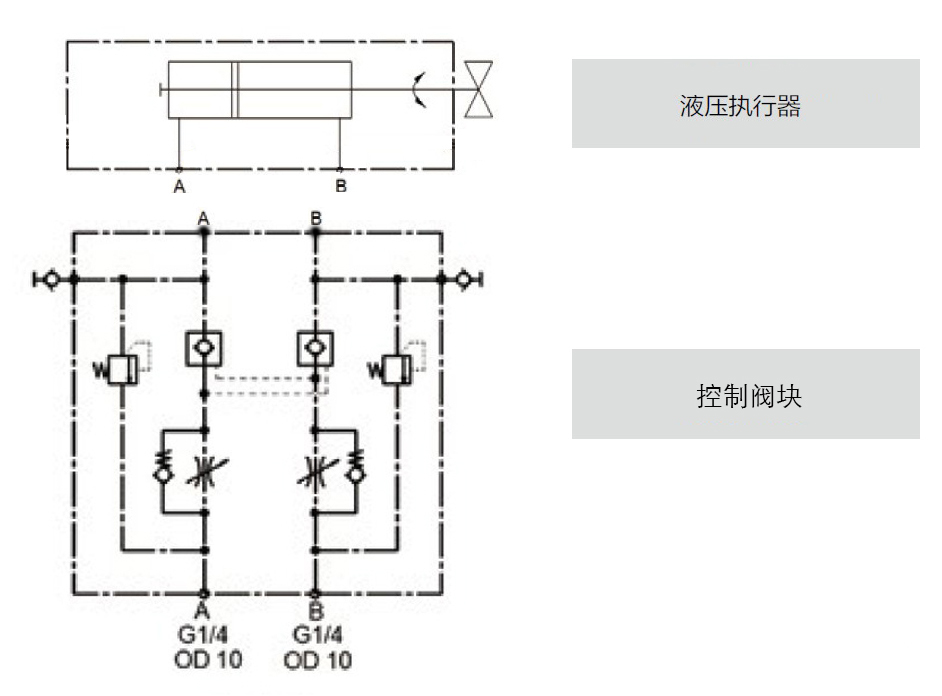

型號命名主要參數原理框圖執行標準產品認證產品規格

D		H		A		240
A		B		C		D		E

A	作用形式	D	扭矩(Nm)
S	單作用		扭矩(Nm)
D	雙作用	80	80Nm@10Mpa
B	液壓	160	160Nm @10Mpa
	液壓	240	240Nm@10Mpa
C	執行器	500	500Nm@10Mpa
	執行器	700	700Nm @10Mpa
		1100	1100Nm@10Mpar
		1800	1800Nm @10Mpa
		2500	2500Nm@10Mpa
		E	安裝位置
			省略: 干區
		S	浸沒區

執行機構：雙作用

防護等級：IP67（干式）

工作溫度:-10℃~+55℃

閥位指示：就地指示(選配）

工作壓力：135Bar

轉 度: 90°+/-3°

液壓缸材質:QT400-15

工作介質：礦物油，符合DIN51524

法蘭連接標準：ISO5211

1.《鋼質海船入級規范》2018版

2.E-21 《閥門遙控系統》

CCS

DHA80/160/240/500/700/1100/1800/2500
