產品中心

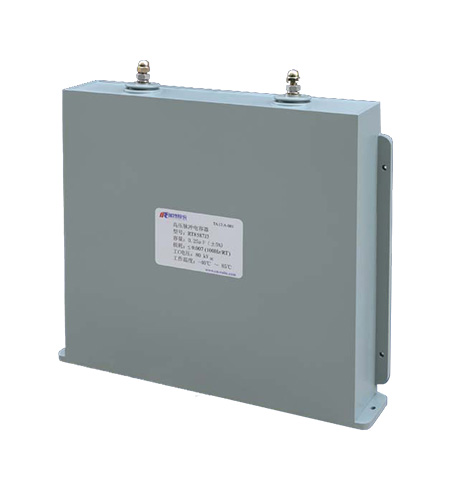

高壓脈沖電容器
產品應用 : 應用于高紋波電流直流濾波應用、高壓脈沖、高頻應用、以及GTO中的突波吸收
產品特點 :

損耗小、內部升溫小、等效串聯電阻小、自感小、能承受較大的紋波電流、自愈性好

型號命名詳細參數原理框圖操作說明附件配置

第1~5位 型號代碼

電壓類型

相數

額定電壓

標稱容量

容量等級

引出方式

引線中心距

端子類型

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

R

T

8

5

7

8

A

1

1

2

4

7

7

J

3

4



第1~5位 型號代碼

第6位 電壓類型

8=直流

第7位相數

A=單相

第8~10位額定電壓

例：112=11×102 V=1100V, 451=45×101 V=450V

第11~13位標稱容量

例：477=47×107pF=47×104nF=470μF

第14位容量等級

J=±5%

K=±10%

M=20%

第15位引出方式

2=銅片

4=螺孔式

5=插針

第16位引線中心距

0=定制

1=27.5mm

2=37.5mm

3=52.5mm

第17位端子類型

插針0.8mm

插針1 mm

插針1.2mm

0=其它

2=M6

3=M8

容量范圍

0.1mF~8 mF

額定電壓

1200 VDC~4000 VDC

電容量允許偏差

J:±5％ ，K:±10％

介質損耗角正切

≤0.002 (1KHz，25℃)

運行溫度范圍

-40 °C~ 85 °C

貯存溫度范圍

-40 °C~ 105 °C

耐電壓

極間：1.5UN (10s)

絕緣電阻

10 000s

安裝

無支架

最大電極扭矩

M6: 5Nm

M8: 6Nm

最大安裝扭矩

/

濕度

95% （T test=56days）

最高使用海拔

2000m

預期壽命

100 000 h  @UN ;qhotspot≤70℃


詳細參數請聯系客服

詳細參數請聯系客服
