產品中心
單相交、直流濾波薄膜電容器
產品應用 : 應用于大功率UPS、開關電源、變頻器等設備中作為交換濾波，治理諧波及提高功率因數
產品特點 :

具有耐壓高、自愈性強、安裝方便、阻燃定位蓋絕緣等優點。能夠承受高諧波電流，高dv/dt承受能力

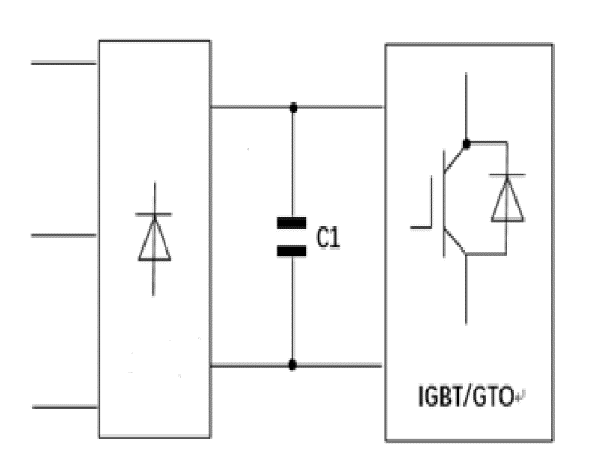

型號命名詳細參數原理框圖操作說明附件配置

第1~5位 型號代碼

電壓類型

相數

額定電壓

標稱容量

容量等級

引出方式

引線中心距

端子類型

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

R

T

8

6

3

8

A

1

1

2

4

7

7

J

3

4



第1~5位 型號代碼

第6位 電壓類型

8=直流

9=交流

第7位相數

A=單相

第8~10位額定電壓

例：112=11×102 V=1100V, 451=45×101 V=450V

第11~13位標稱容量

例：477=47×107pF=47×104nF=470μF

第14位容量等級

J=±5%

K=±10%

M=20%

第15位引出方式

3=螺栓式

4=螺孔式

第16位引線中心距

4=32mm

7=45mm

6=50mm

第17位端子類型

2=M6

3=M8

容量范圍

10 mF~3000 mF

額定電壓

600 VDC~3000 VDC

420 VAC~700 VAC

電容量允許偏差

J:±5％ ，K:±10％

介質損耗角正切

≤0.002(25℃，100Hz)

運行溫度范圍

-40 °C~ 85 °C

貯存溫度范圍

-40 °C~ 105 °C

耐電壓

極間：1.5UN  (10s)

極殼之間:  UN +1000V (10s)

過電壓

一天之內最長持續時間

1.1UN :  有負荷時間的30%

1.15UN: 30min/day

1.2UN : 5min/day

1.3UN : 1min/day

1.5UN : 30ms

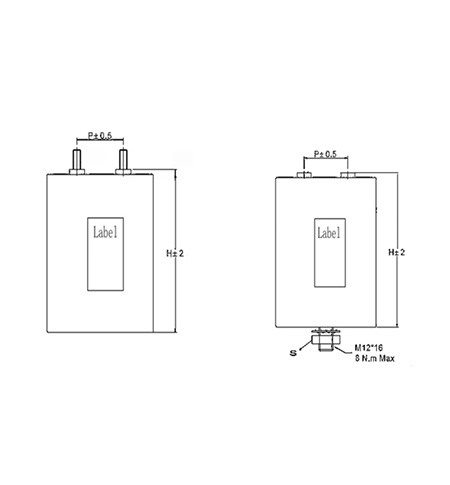

安裝

螺栓M12

最大電極扭矩

M6: 5Nm

M8: 6Nm

最大安裝扭矩

12Nm

濕度

95% （T test=56days）

最高使用海拔

2000m

預期壽命

100 000 h  @UN ;qhotspot≤70℃
