產品中心

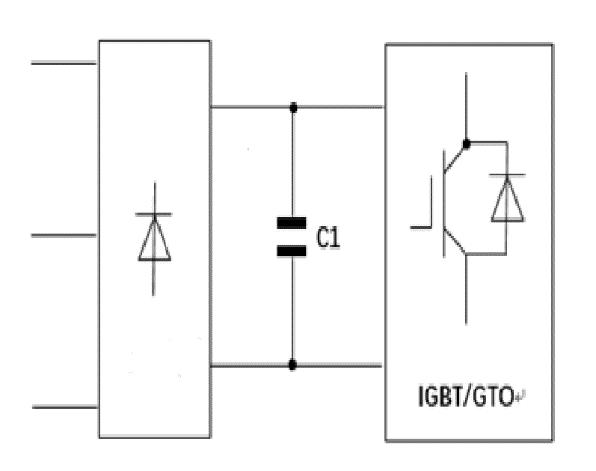

型號命名詳細參數原理框圖操作說明附件配置

第1~5位 型號代碼

電壓類型

相數

額定電壓

標稱容量

容量等級

引出方式

引線中心距

端子類型

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

R

T

8

5

3

8

A

1

1

2

4

7

7

J

3

4



第1~5位 型號代碼

第6位 電壓類型

8=直流

第7位相數

A=單相

C=三相

第8~10位額定電壓

例：112=11×102 V=1100V, 451=45×101 V=450V

第11~13位標稱容量

例：477=47×107pF=47×104nF=470μF

第14位容量等級

J=±5%

K=±10%

M=20%

第15位引出方式 8

5=插針

第16位引線中心距

1=27.5mm

2=37.5mm

3=52.5mm

第17位端子類型

插針0.8mm

插針1 mm

插針1.2mm

容量范圍

1 mF~110 mF

額定電壓

500 VDC(250VAC)~1300 VDC(550VAC)

電容量允許偏差

J:±5％ ，K:±10％

介質損耗角正切

≤0.002(CN≤50mF ) （ 25℃，1KHz)

≤0.003(CN＞50mF )（ 25℃，1KHz)

絕緣電阻 (at 20℃ 100VDC,60S)

≥10 000s

運行溫度范圍

-40 °C~ 85 °C

貯存溫度范圍

-40 °C~ 105 °C

耐電壓

極間：1.5UN (10s)

極殼之間:√2UN +1000V (10s)

過電壓

一天之內最長持續時間1.1UN : 有負荷時間的30%  (30% of on-load-dur）

1.15UN : 30min/day

1.2UN : 5min/day

1.3UN : 1min/day

1.5UN : 30ms every time ,1000times during the life of the capacitor

安裝

任意方向

最大電極扭矩

/

最大安裝扭矩

/

濕度

95% （T test=56days）

最高使用海拔

2000m

預期壽命

100 000 h  @UN ;qhotspot≤70℃
