產品應用 :

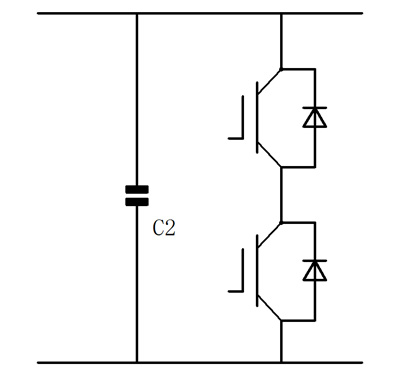

應用于各類IGBT緩沖線路突波吸收、各類高頻諧振線路、高紋波電流直流濾波應用和高壓脈沖等
產品特點 :
具有低感抗、多條引線設計、可承受更高紋波電流、高dv/dt以及高過壓能力
400-101-5915
EN
400-101-5915
EN

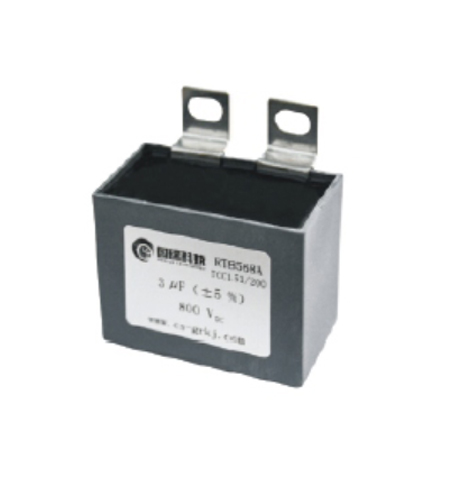

吸收薄膜電容器 / RT8568A
型號命名詳細參數原理框圖操作說明附件配置
|
第1~5位 型號代碼 |
電壓類型 |
相數 |
額定電壓 |
標稱容量 |
容量等級 |
引出方式 |
引線中心距 |
端子類型 |
||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
|
R |
T |
8 |
5 |
6 |
8 |
A |
1 |
1 |
2 |
4 |
7 |
7 |
J |
3 |
4 |
|
|
第1~5位 型號代碼 |
||||||||||||||||
|
第6位 電壓類型 8=直流 |
||||||||||||||||
|
第7位相數 A=單相 C=三相 |
||||||||||||||||
|
第8~10位額定電壓 例：112=11×102 V=1100V, 451=45×101 V=450V |
||||||||||||||||
|
第11~13位標稱容量 例：477=47×107pF=47×104nF=470μF |
||||||||||||||||
|
第14位容量等級 J=±5% K=±10% M=20% |
||||||||||||||||
|
第15位引出方式 8 2—銅片 5=插針 |
||||||||||||||||
|
第16位引線中心距 0=定制 1=27.5mm 2=37.5mm 3=52.5mm |
||||||||||||||||
|
第17位端子類型 插針0.8mm 插針1 mm 插針1.2mm 0—其它 |
||||||||||||||||
|
容量范圍 |
0.047mF~50mF |
|||||||||||
|
額定電壓 |
630 VDC~3000 VDC |
|||||||||||
|
電容量允許偏差 |
J:±5％ ，K:±10％ |
|||||||||||
|
介質損耗角正切 |
|
|||||||||||
|
絕緣電阻 |
CN ≤0.33μF |
CN ＞0.33μF |
||||||||||
|
100 GΩ |
30000s |
|||||||||||
|
運行溫度范圍 |
-40 °C~ 85 °C |
|||||||||||
|
貯存溫度范圍 |
-40 °C~ 105 °C |
|||||||||||
|
耐電壓 |
極間：1.6UN (10s) |
|||||||||||
|
安裝 |
任意方向 |
|||||||||||
|
最大電極扭矩 |
/ |
|||||||||||
|
最大安裝扭矩 |
/ |
|||||||||||
|
濕度 |
95% （T test=56days） |
|||||||||||
|
最高使用海拔 |
2000m |
|||||||||||
|
預期壽命 |
100 000 h @UN ;qhotspot≤70℃ |
|||||||||||
