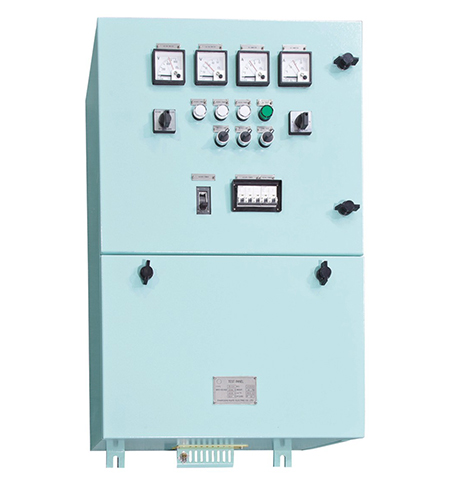

電工試驗板
產品概述 : 電工試驗板是接有各種電源，供電工檢修和校驗白熾燈、熒光燈、指示燈、熔斷器以及其他各種電氣設備用的配電板
產品特點 :

采用公司標準AE箱體，外形美觀

具有多種輸出電源

用于船舶日用負載和燈具（含LED）的測試

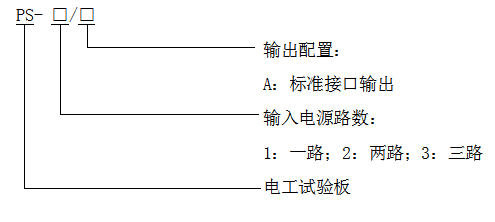

型號命名主要參數原理框圖操作說明執行標準產品認證產品案例

1.輸入電源：交流≤AC690V   額定頻率：50/60Hz

                   直流≤DC220V

2.輸出試驗電源：≤AC690V， ≤DC220V的一種或多種試驗電源

3.安裝方式：壁掛式

4.防護等級：IP23、IP44

5.環境溫度：-10～55℃

6.外形尺寸：


輸入電源

寬

高

深

1路

600

1000

400

2路/3路

600

1000

300




1.在電源輸入端接入電源，合上各斷路器，對應電源指示燈點亮。

2.測量各電壓等級的試驗端子、插座和燈座應有對應的電壓輸出，對應儀表顯示正確的電壓和電流。

3.打開“40W日光燈”、“20W日光燈”和“8W日光燈”旋鈕，對應日光燈點亮。

4.打開“熔芯檢測”旋鈕，將紅黑表筆分別接觸熔芯兩端，當熔芯完好時，“熔芯檢測”指示燈點亮；當熔芯損壞時，“熔芯檢測”指示燈不亮。

CB/T 1047-1992

CCS、DNV、ABS、LR、BV等

60000T自航半潛船  南通象嶼海洋裝備有限責任公司

流花16-2 FPSO   青島北海船舶重工有限責任公司

64000T散貨船（富匯）  南通象嶼海洋裝備有限責任公司

1200噸中型航標船（北方型）  同方江新造船有限公司

新型深潛水工作母船  青島武船重工有限公司

800T自升式風電作業平臺  中船工業成套物流（廣州）有限公司

自升式多功能服務平臺liftboat  招商局重工(江蘇)有限公司

38800噸不銹鋼化學品船  上海衡拓實業發展有限公司

3200匹拖輪  武昌船舶重工集團有限公司
