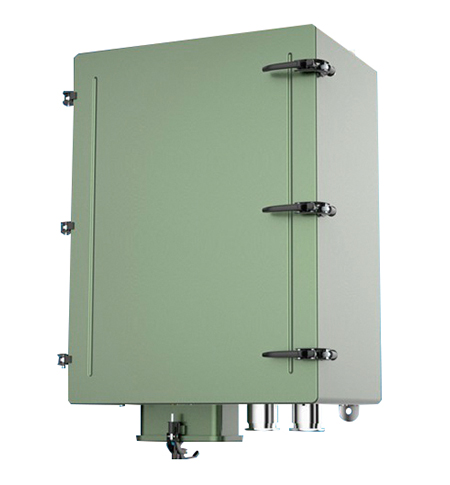

AJ型岸電箱（岸電插座箱） / AJ

立即咨詢

嚴經理 15206236959

資料下載

產品功能 : AJ型岸電箱是船舶停泊碼頭時，岸電向船舶輸送電力的配電設備。適用于額定電壓AC220V/AC380/AC440V，頻率50/60Hz的三相或單相交流配電系統。設備具有相序指示、相序轉換以及欠壓、過載、短路保護功能；產品滿足GB/T 3783-2008《船用低壓電器基本要求》。

產品特點 :

選用公司標準SM箱體，外形美觀

箱體經過橘紋亞光噴塑，具有良好的耐腐蝕性，經久耐用

箱門采用雙層密封條，防水效果好

具有手動、自動相序轉換功能

箱內附有插圖框，并貼有醒目的操作說明標識

箱門上帶有自鎖式門撐，方便使用及維護

進線可選配填料函、穿線管或鉸鏈密封蓋，出線標配填料函

型號命名詳細參數原理框圖操作說明附件配置產品案例

1. 額定電壓：AC220V/AC380V/AC440V 50/60Hz

2. 額定電流：100A/160A/250A/400A/630A

3. 防護等級：IP44/IP56

4.環境溫度：-10～55℃

5. 產品標準尺寸見下表

額定電流	外形尺寸			安裝尺寸		備注
額定電流	寬（A）	高（B）	深（C）	寬（D）	高（E）	備注
100A、160A、250A	500	700	350	340	740	圖1
400A	600	700	400	440	940	圖1
630A	700	900	400	540	940	圖1

圖1

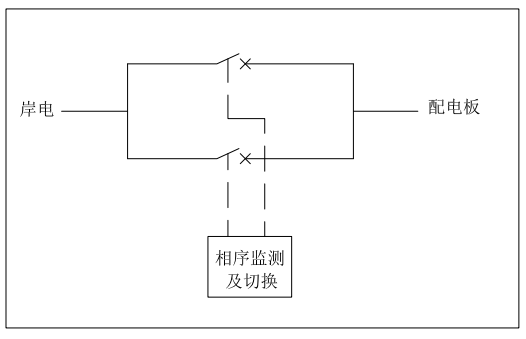

1.切換相序控制旋鈕SA1，實現“應急/自動”相序轉換功能；

2.切換應急控制旋鈕SA2，實現“應急”相序轉換功能下的相序輸出(手動操作)；

3.功能描述：

（1）正常情況下，則只需將SA1旋至“自動”模式，相序繼電器自動判斷，若此時輸入正序電源，則正序繼電器動作且正序電源指示燈點亮，輸出正序電源；若此時輸入逆序電源，則逆序繼電器動作且逆序電源指示燈點亮，輸出正序電源；

（2）若相序繼電器故障，則只需將SA1旋至“應急”模式，人為判斷,若此時輸入正序電源，則將SA2旋至“同相”檔位，則輸出正序電源；若此時輸入逆序電源，則將SA2旋至“反相”檔位，則輸出正序電源；

4.當輸出控制旋鈕SA3打在“關”檔位，無輸出。

詳細參數請聯系客服

60000T自航半潛船南通象嶼海洋裝備有限責任公司

64000T散貨船（富匯）南通象嶼海洋裝備有限責任公司

3824kW沿海全回轉拖輪中船西江造船有限公司

1200噸中型航標船（北方型）同方江新造船有限公司

800T自升式風電作業平臺中船工業成套物流（廣州）有限公司

3200匹拖輪武昌船舶重工集團有限公司

自升式多功能服務平臺liftboat 招商局重工(江蘇)有限公司
