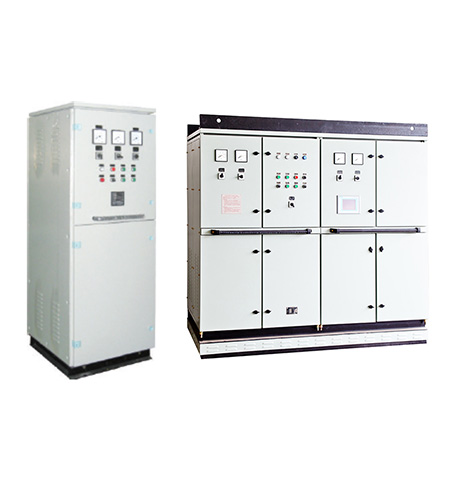

岸電穩壓裝置
產品功能 : CZW型岸電穩壓裝置主要用于對岸電輸送及穩壓，改善岸電品質，以確保艦船的供電指標，保證電力系統的連續性和可靠性。
產品特點 :

輸入電壓范圍寬

智能化控制輸出穩壓精度高，可實現岸電與船電短時并聯轉換

輸出穩壓應變速率快

過載能力強，波形無畸變

觸控顯示屏提供實時數據顯示、歷史數據記錄查詢

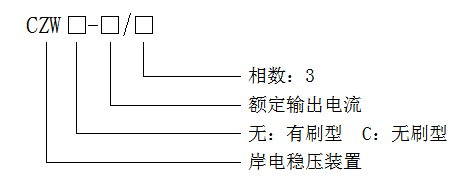

型號命名詳細參數原理框圖操作說明附件配置

· 輸入電壓：AC314V～AC456V,50Hz；

· 輸出電壓：AC390V±3%

· 額定輸出電流：對大可達1600A

· 波形畸變：≤0.1%

· 承受尖峰過電壓：≤2500V

· 損    耗：＜額定容量的1.5%

· 應變速率：＞20V/s

· 安裝方式：座壁式

· 防護等級：頂部防滴

· 工作方式：連續制

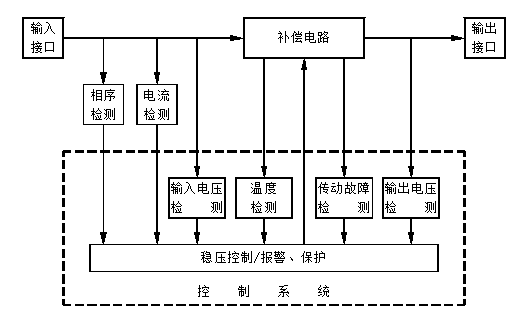

在穩壓供電工況下，當輸入的電壓出現波動時，裝置通過輸入輸出電量采樣系統獲取反饋電壓，再經穩壓控制器判斷、處理輸出電壓補償控制指令，控制調壓器碳刷架上升下降，調節補償變壓器主回路的正反電壓補償量，從而達到穩壓輸出目的，即當輸入電壓低時，控制電壓正補償（補償電壓與輸入電壓相位相同疊加），當輸入電壓高時，控制電壓負補償（補償電壓與輸入電壓相位相反相減）。岸電穩壓裝置基本原理框圖如下：

岸電穩壓裝置具有直接供電和穩壓供電兩種供電方式。

直接供電：操作柜門上的直接供電按鈕，穩壓裝置進入直接供電狀態。

穩壓供電：操作柜門上的穩壓供電按鈕，穩壓裝置進入穩壓供電狀態；選擇穩壓方式可自動穩壓或手動穩壓，自動穩壓時穩壓裝置由控制器控制穩壓，手動穩壓時，操作柜門上的升壓按鈕或降壓按鈕可進行升降壓控制。

詳細參數請聯系客服
