通用狀態顯示與控制模塊

a)概述

通用狀態顯示與控制模塊分為兩種，分別為5.0寸顯示屏和7.0寸顯示屏，可以單獨作為計算機使用，通過外部CAN、以太網等接口實現數據通訊，通過顯示屏實現狀態顯示，通過鍵盤實現界面控制的功能；此外，模塊也可以作為顯示單元使用，通過VGA接入外部計算機，通過PS/2接口與外部計算機連接實現鍵盤輸入功能

b)技術指標

1)屏幕亮度：≥ 350cd/m2

2)支持軟件背光調節

3)支持USB接口2路

4)支持CAN接口2路

5)支持10M/100M網絡接口2路

6)操作系統：支持WindowsXP, WindowsXPE 和VxWorks。

7)重量：≤3kg

8)平均故障間隔時間MTBF≥40000h；平均修復時間MTTR≤0.5h；

c)環境指標

適應高溫、高濕、腐蝕、振動、沖擊、灰塵、電磁干擾等惡劣環境，能滿足裝備的使用要求

工作溫度：-10℃～+50℃

貯存溫度：-40℃～+70℃

空氣相對濕度：93±3%（濕度為40±2℃）

鹽霧：2mg/m3的條件下正常工作

霉菌：滿足GJB150.10A規定的優于2級要求

沖擊：滿足GJB150.18A規定的抗沖擊要求

振動：1-16HZ，位移1mm；  16-60HZ，加速度1g；

d)電磁兼容性指標

滿足GJB151B的規定

序號	項目	名稱
1	CE101	25Hz~10KHz電源線傳導發射
2	CE102	10KHz~10MHz電源線傳導發射
3	CS101	25Hz~50KHz電源線傳導敏感度
4	CS106	電源線尖峰信號傳導敏感度
5	CS114	10KHz~400MHz電纜束注入傳導敏感度
6	CS116	10KHz~100MHz電纜和電源線阻尼正弦瞬變傳導敏感度
7	RE101	25Hz~100KHz磁場輻射發射
8	RE102	10KHz~18GHz電場輻射發射
9	RS101	25Hz~100KHz磁場輻射敏感度
10	RS103	10KHz~40GHz電場輻射敏感度

e)圖片

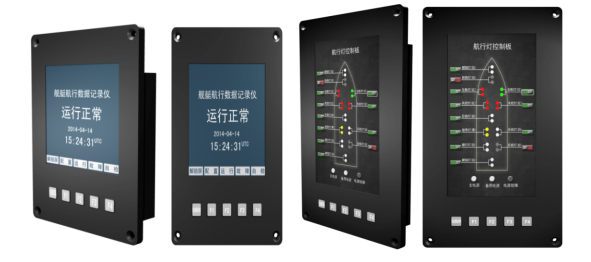

                    通用狀態顯示與控制模塊（5.0寸）                     通用狀態顯示與控制模塊（7.0寸）
