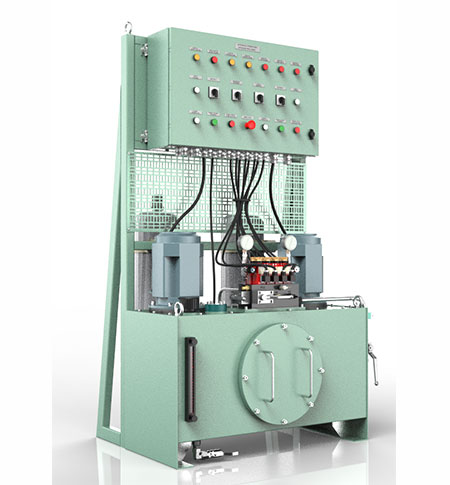

液壓動力泵站
產品概述 : 液壓動力泵站是閥門遙控系統的動力源，為閥門遙控中的液壓執行器動作提供所需的動力
產品特點 :

可靠性高、具有多項功能監控、保護和報警輸出、易維護、操作方便

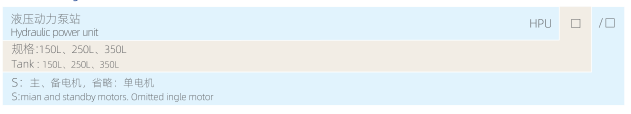

型號命名主要參數原理框圖執行標準產品規格產品認證

防護等級：液壓泵站為IP23 、電控箱為IP44
工作電壓：AC380V 50/60Hz
工作溫度：-10℃~+55℃
油箱容積：150L/250L/350L
公稱壓力：160Bar
工作壓力：135Bar
高溫報警點：70±2℃（停泵）
低液位報警點：50%，25%（停泵）
高壓報警點：180bar
低壓報警點：100bar
濾器壓差報警點：3.5bar
輸出流量：5.5L/min、9.7L/min、13.2L/min
工作介質：礦物油，符合DIN51524

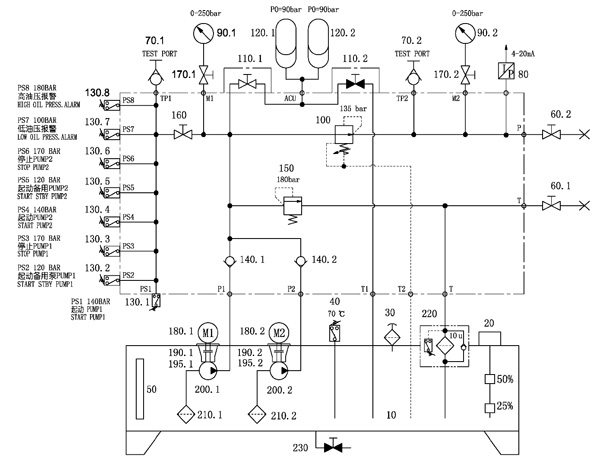

序號

名稱

序號

名稱

10

油箱

130

壓力開關

20

液位開關

140

單向閥

30

空氣濾清器

150

溢流閥

40

溫度開關

160

針閥

50

液位計

170

節流閥

60

高壓球閥

180

電機

70

測壓接頭

190

鐘形罩

80

壓力傳感器

195

聯軸器

90

壓力表

200

齒輪泵

100

減壓閥

210

吸油過濾器

110

板式球閥

220

回油濾器

120

蓄能器

230

低壓球閥

1.《鋼質海船入級規范》2018版

2. IEC60092 《船舶電氣設備》

3. GD22-2015 《電氣電子產品型式認可試驗指南2015》

4.E-21  《閥門遙控系統》

5.H-01 《液壓動力裝置》

HPU150L/250L/350L

CCS
