產品概述 : 適用與交流690V及以下電力系統中，用作電能分配、用電設備的保護和不頻繁接通、斷開。斷路器具有J、B、G、X等多種分?jǐn)嗄芰晒┻x擇，最高可達150kA。 滿足船舶和海洋環境條件，具有良好的環境適應性。
產品可測量電流、電壓、功率等多種電量參數，具有遙控、遙測、遙信、遙調四遙功能，滿足智能船舶的需求。
產品特點 :

滿足船用、核用等特殊環境要求，具有優異的抗沖振性能

雙斷點限流結構、體積小，分?jǐn)嗄芰Ω?，零飛弧

附件齊全，模塊化安裝

智能化，全系列可通信

齊全的安裝接線方式

多級全選擇性保護

型號命名主要參數執行標準操作說明附件配置產品證書

塑殼斷路器型號MCCB

DZ931

-125

G

/

3

24

EP

100

RQ

T

J

殼架電流：50、125、250、400、630、1250

分?jǐn)嗄芰Γ?span>J 經濟型、B 標準型、G高分段型、X 限流型

極數：2極、3極

附件代號：10 分勵、20 欠壓、40 電操、02 輔助、01報警

具體信息請查閱選型手冊

保護特性：EF 發電機、EP 配電、ED 電動機、P 配電、D 電動機、S 瞬間

額定電流

安裝方式：Q、H、RQ、LQ

通訊功能：T CAN M Modbus、缺省、無通信功能

J：耐沖擊、缺省、不耐強沖擊

*：保護特性： EF 智能型發電機保護；EP智能型配電保護；智能型電動機保護；P熱磁式配電保護；D熱磁式電動機保護；S電磁瞬動

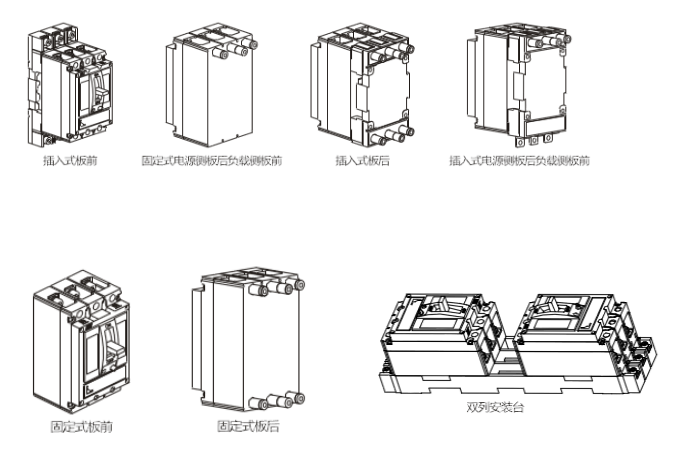

  安裝方式：Q 固定式板前；H固定式板后；RQ 插入式板前；LQ 帶電量測量模塊插入式板前


殼架電流等級 Inm :50A、125A、250A、400A、630A、1250A
額定電流 In：3A~1250A
額定工作電壓 Ue：AC230V、AC400V、AC690V
最高分?jǐn)嗄芰Γ篒cu=Ics=150kA

IEC60947-2；GB14048.2; 各船級社規范

殼架等級額定電流（A）

50

63

125

250

400

630

1250

脫扣器形式

電磁式,熱磁式

電磁式、熱磁式、電子式

電子式

機內外

附件

輔助觸頭選配數量

1

1

2

2

3

3

4

報警觸頭選配數量

1

--

1

1

1

1

1

閉合電磁鐵

--

--

--

--

--

--

1

標配AC400V

AC230V

分勵脫扣器

選配,Us=AC230V

選配附件，Us：AC400V、AC230V

1

電動操作機構

選配,Us=DC24V

選配附件，Us：AC400V、AC230V

1

欠電壓脫扣器

--

選配附件，Us：AC400V、AC230V

CCS、CCC、DNV-GL
