產品中心

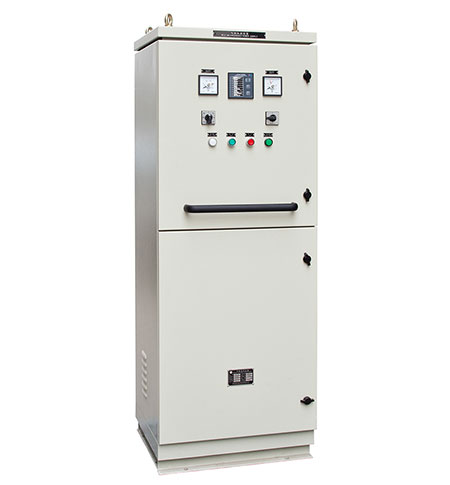

中頻電源裝置
產品概述 : MFP型中頻電源裝置采用高頻電力電子變換技術，是為航空機載及船用電子電氣設備供電的400Hz中頻靜止電源，可用于船舶、機載設備、雷達、導航等電子設備及其他需要400Hz中頻電源供電的場合。
型號命名詳細參數原理框圖操作說明附件配置

例:MFP-100LQ3

For example: MFP-100LQ3

表示MFP型中頻電源裝置的輸入電源為三相AC380V，安裝方式為落地式，輸出容量為10KVA。

型號

Model

MFP-100LQ3

MFP-300LQ3

MFP-600LQ3

輸入電壓

Input voltage

AC380V±10%（三相三線制）

AC380V±10%(Three-phase and three-ire system)

輸入頻率

Input frequency

50Hz±5%

輸出電壓

Output voltage

AC115V（三相四線制）

AC115V（Three-phase and four-ire system）

輸出頻率

Onput frequency

400Hz

額定容量

Rated Capacity

10KVA

30KVA

60KVA

三相電壓不平衡

Three phase voltage unbalance

三相電壓之間最大差值應不大于2V

The maximum difference between three phase voltages should not be greater than 2V

電壓相位差Voltage phase difference

118°～122°

過載能力

Over load capacity

150%過載允許2min，200%過載允許5s

150% overload allows 2min,200% overlaod allows 5s

波形失真

Waveform distortion

≤4%

效率

Efficiency

≥80%

冷卻方式

Cooling way

風扇強制冷卻

Fan forced cooling

環境溫度(Ambient temperature)

-10℃～+50℃

噪音

Noise

≤65dB(距離設備正面1米處)

≤65dB(1 meter distance to the front of the equipment)

防護等級

Protection class

IP23

安裝方式

Installation

柜體（落地式）

Cabinet（Floor type）

見附件使用維護說明書

詳細參數請聯系客服
