應急逃生指示裝置
產品功能 : 當交流電源失電的時候，應急逃生指示裝置人型LED燈亮。一方面說明了應急逃生指示裝置交流電源失電應及時供電；另一方面人型LED燈亮也可以起到指引方向的作用。交流電源恢復之后，應急逃生指示裝置人型LED燈滅，信號消失，處于待機狀態
火災發生的時候，應急逃生指示裝置煙霧報警信號輸入，人型LED燈閃亮，激光指示裝置工作，能使人員在煙霧環境下及時地根據激光指示裝置發現逃生出口，判斷逃生方向（向著激光發射點的方向）?；饟錅绾?，煙霧報警信號消失，應急逃生指示裝置自動復位待機
其他地方發生火災，火災信號沒有及時輸入的時候，可以人工按下手動觸發開關報警，人型LED燈閃亮，激光指示裝置工作，能使就近的人員及時地作出判斷，盡快逃生（向著激光發射點的方向逃生）?；饟錅缰蠡蛘哒`觸發報警信號后，可以用手動觸發自帶鑰匙關掉報警信號，信號消失后，應急逃生指示裝置自動復位待機
產品特點 :

采用LED照明，具有亮度高，壽命長，節能環保等優點

采用鋰電池作為備用能源，具有體積小，容量大，無污染，自放電率低，充放電循環次數多等優點

采用波長為650nm的激光作為主光源，煙霧穿透能力強，能夠在很濃的煙霧中指示人員逃生

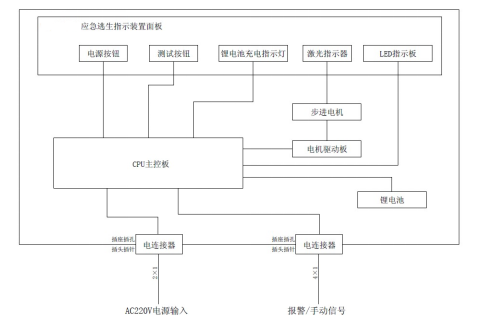

原理框圖主要參數適用范圍使用流程

1.輸入電壓：?jiǎn)蜗?AC220V±10%  50Hz / DC220V±20%

2.消耗功率：≤30W

3.防護等級：IP44

4.激光參數：波長650nm，輸出功率200mW

5.重    量：約5kg

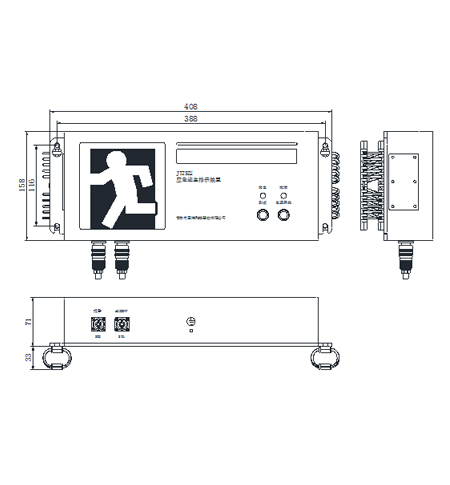

6.外形尺寸


寬

高

深

408

158

71


適用于各類型場所逃生指示。

按下電源開關，應急逃生指示裝置處于待機狀態，此時長按測試按鈕，如果LED指示燈閃亮，激光指示器工作，說明應急逃生指示裝置正常工作；同時可以給火災報警輸入端口和手動報警輸入端口加入信號來測試產品性能是否正常；當信號消失后，產品復位到正常檢測狀態；

具體功能測試如下表所示：

發生狀態

功能

AC220V

火警信號

試驗/手動觸發

LED指示

激光指示

有電

無

不開啟

不亮

不亮

掉電

亮

不亮



有

閃

亮





開啟

閃

亮

a．當AC220V失電時，應急逃生指示裝置LED指示燈常亮，一方面說明應急逃生指示裝置AC220V失電應及時供電；另一方面LED指示燈亮可以起到指引方向的作用；當AC220V重新恢復供電時，應急逃生指示裝置LED指示燈滅，處于待機狀態；

b．火災發生時，應急逃生指示裝置收到火災報警信號后，LED指示燈閃亮，激光指示器工作，能使船員在煙霧環境下及時根據激光指示器發生 逃生出口；當火災報警信號消失后，應急逃生指示裝置自動回至待機狀態。
