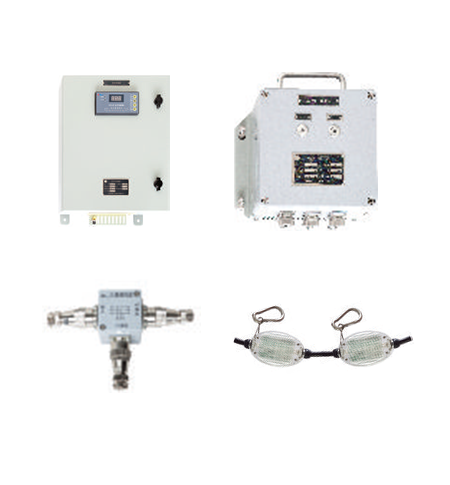

可編程電子彩燈裝置
產品功能 : CDI型可編程電子彩燈裝置是在節日或慶典活動中,掛于船只桅桿、甲板四周用于增加慶祝氣氛的設備。
產品特點 :

采用彩色LED照明,照射距離遠,壽命長、節能環保,與傳統彩燈相比,節能85%以上。

具有可編程多種工作模式,色彩、亮度均可控,顯示效果豐富多彩,更具有先進性和觀賞性,還能與背景音樂同步,烘托氣氛。

采用抗拉電纜,抗拉強度與鋼絲繩相當。

采用高強度材料,不怕擠壓,不易破損,收放容易快捷、存儲方便。

采用標準長度(以10m長為單元)的燈組快速連接,彩燈總長度及間距可調,以滿足不同船舶的需求。

彩燈控制箱或控制器采用電力通信,控制各彩燈分控制箱,以實現全船彩燈的協同控制或定點控制。不需另外敷設控制電纜,以滿足老船改造要求。

型號命名詳細參數原理框圖操作說明附件配置

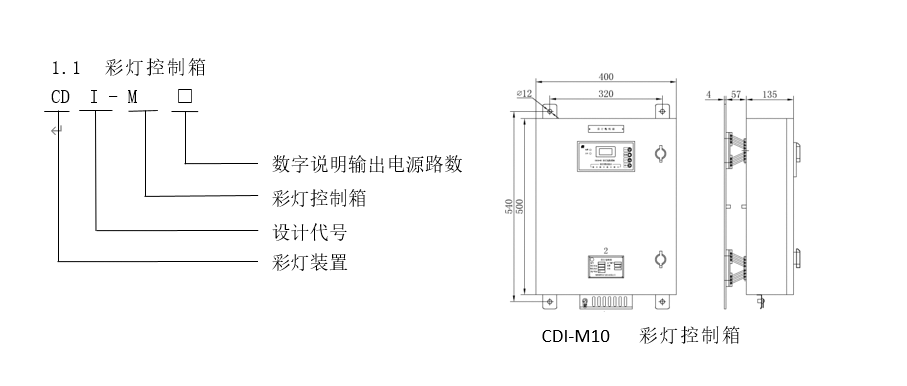

1.1  彩燈控制箱

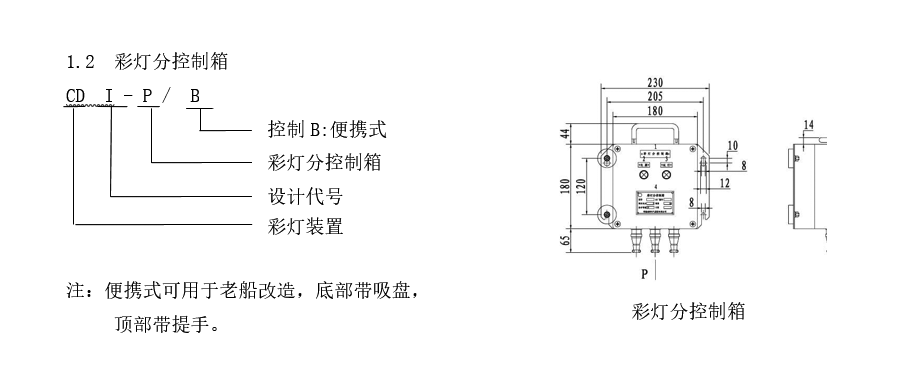

1.2  彩燈分控制箱

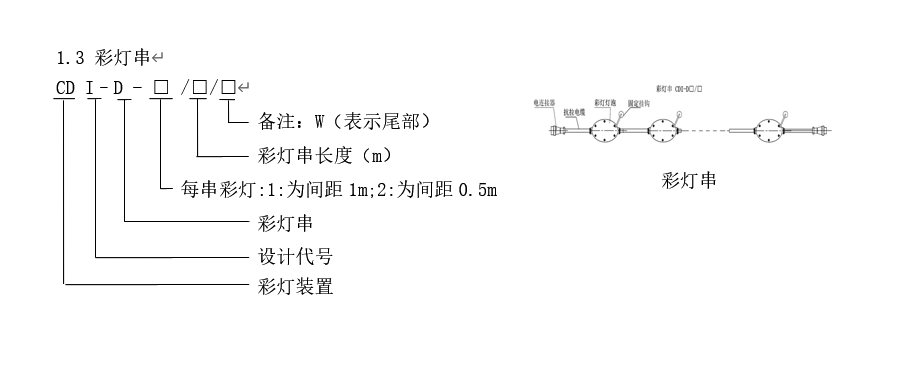

1.3 彩燈串

1、彩燈控制箱

輸入電壓

三相 AC220V±10%  50Hz

輸出電壓

單相 AC220V±10%  50Hz

輸出路數

默認10分路 (三相平衡式)

防護等級

IP 23、IP44

外形尺寸

高500×寬400×厚135 mm(不含鋼絲繩減震器)

安裝尺寸

高540×寬320安裝孔φ12(配鋼絲繩減震器)

重    量

約25kg

2、彩燈分控制箱

輸入電壓

單相 AC220V±10%  50Hz

輸出電壓

DC28V

控制彩燈路數

2路(同時工作或互為備用),每路最多帶120只彩燈。

防護等級

IP56

外形尺寸

高180×寬180×厚145mm

安裝尺寸

高120×寬205mm(便攜式帶吸盤)

3、彩燈串

工作電源

DC28V

功    耗

約每盞燈1.6W

彩燈間距

1型為1m,2型為0.5m,起始電纜長度根據訂貨要求確定。

彩燈串長度

根據各分路實際需求確定,大于10m以10m為一個基本單位。

防護等級

IP56

注:在各分路中如有支路,需加分支連接器,分支彩燈串長度另說明。

詳細參數請聯系客服

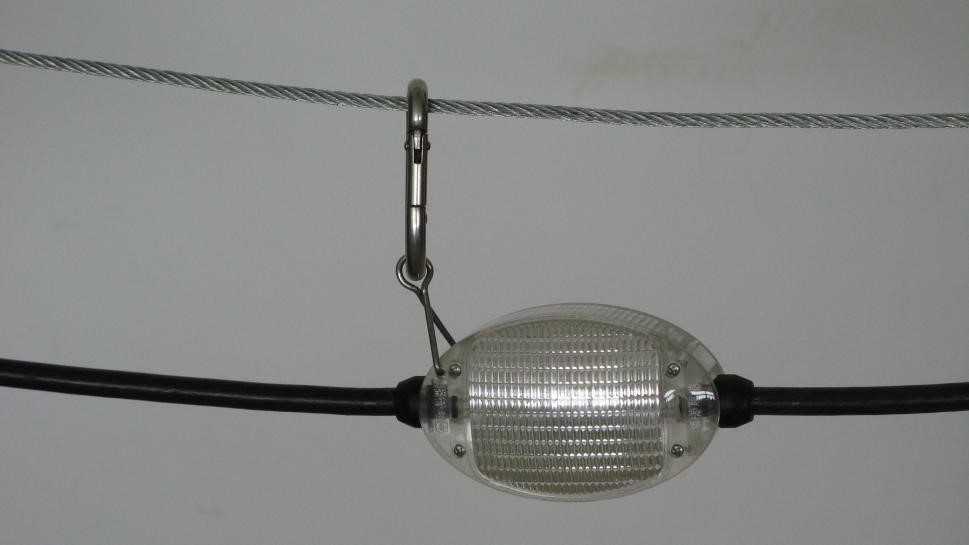

1)  根據系統圖連接各路彩燈串,彩燈串之間通過防水金屬插頭相連,可拆卸每個燈殼上都有固定孔,掛鉤可以伸入固定孔,彩燈串通過掛鉤固定在繩索上,見下圖4-1:

圖4– 1彩燈串固定示意圖

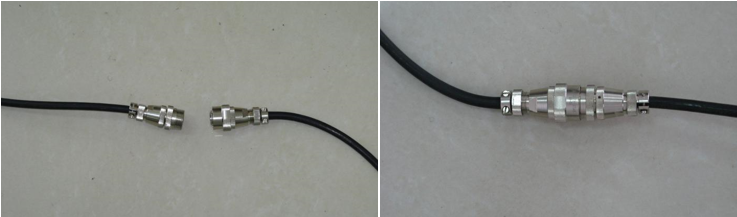

彩燈串之間通過防水金屬插頭相連,可拆卸,注意保證插頭插緊后才可上電,不可帶電插拔。見下圖3-2:


圖4–2彩燈串之間連接插頭圖

2)  閉合彩燈控制箱內總開關與各路彩燈分控制箱供電開關,對整套彩燈系統供電,

3)  檢查彩燈控制箱內彩燈控制模塊是否正常工作,

4)  檢查彩燈分控制器是否正常工作,

5)  檢查各彩燈串是否正常點亮,

6)  設置彩燈播放模式。


序號

名稱

型號規格

備注

1

不銹鋼鋼絲繩

Φ6帶護套

2

鋼絲繩緊線器

BQ2000-B

配鎖具螺旋扣與扎頭

3

磁性掛鉤

CDI-CT/G2

用于鋼制無欄桿處懸掛彩燈串
