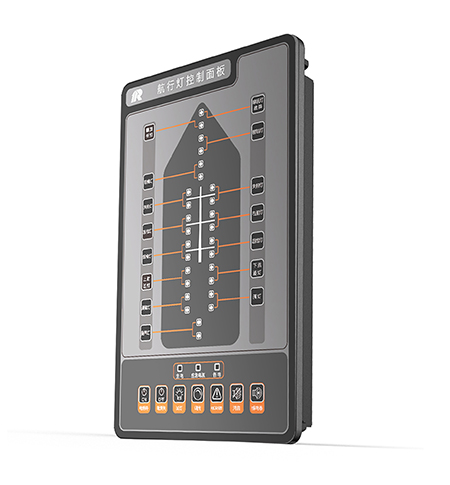

航行信號燈控制器
產品概述 : 航行信號燈控制器應用于對船舶航行燈、信號燈的控制和狀態顯示
產品特點 :

控制面板采用微處理器技術，LED指示、薄膜按鍵操作，外形美觀，指示清晰

控制面板按照實船布置模擬顯示航行信號燈的位置

控制面板具有支持橋樓自動化系統的擴展接口

支持LED類型的航行信號燈并能對其進行壽命監測

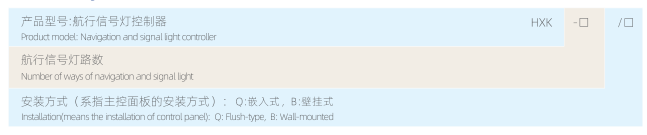

型號命名主要參數原理框圖操作說明執行標準產品認證
額定電壓：主電AC220V±10%，50/60Hz；備電AC220V±10%，50/60Hz 或 DC24V±20%

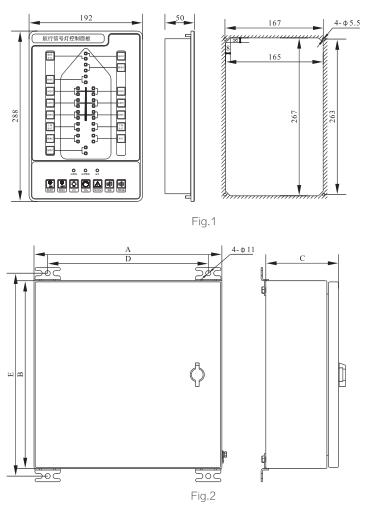

安裝方式：嵌入式、壁掛式
防護等級：IP23、IP44
環境溫度：-10℃～55℃
指示路數：≤26路
負載功率：≤60W/路

燈開關控制：按下任意一路航行信號燈控制按鈕，如果對應外部航行信號燈正確點亮，則航行信號燈控制器面板上對應的指示燈點亮；

燈失效報警：如果對應外部航行信號燈不亮，則控制器發出聲光報警，面板上對應的指示燈閃爍（快閃2S/周期），蜂鳴器報警；

消音功能：主電失電報警或者外部燈故障時，按消音按鈕后，蜂鳴器停止報警，對應的面板指示燈保持閃爍（慢閃4S/周期）。當外部故障排除后，面板指示燈和蜂鳴器恢復到正常狀態；

主電失電報警：本系統采用兩路電源供電，當主電源失電時，控制器發出聲光報警；

主備電源自動轉換：當主電源失電時，自動轉換成備用電源供電，以保持系統正常工作；

試燈功能：按下試燈按鈕，所有指示燈點亮，用來檢測狀態指示燈是否處于正常狀態；

調光功能：連續按下調光按鈕，可以對面板指示燈的亮度進行調節，以確保值班駕駛員再夜間不受其影響輕松讀取信息；

通訊功能：具有至VDR的通信接口（RS485），支持海上導航和通信系統的標準串行接口IEC 61162標準。

CCS《鋼質海船入級規范》

國際海事組織MSC.253(83)決議

國際電工委員會IEC61162標準

CCS、DNV、ABS、LR、BV等
