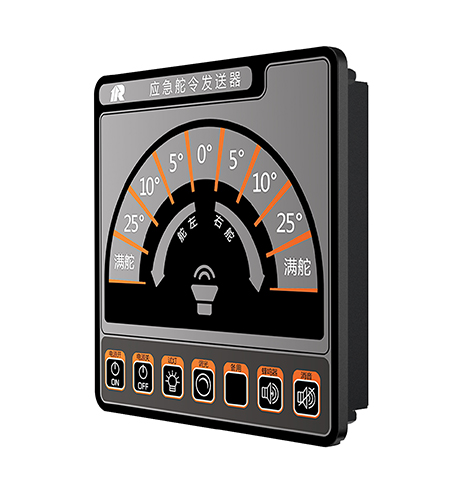

應急舵令鐘
產品功能 : ERC型應急舵令鐘是船舶在緊急情況下，由駕駛室向機艙或集控室傳達操作舵機轉角指令的信號聯絡裝置。
產品特點 :

控制面板采用LED指示、按鍵操作，外形美觀，指示清晰，便于操作與維護

控制面板具有本地調光功能，同時具有遠程統一調光的CAN接口

采用CAN通信，能進行遠距離可靠通信

具有發令、回令功能

具有對外通信接口和VDR接口

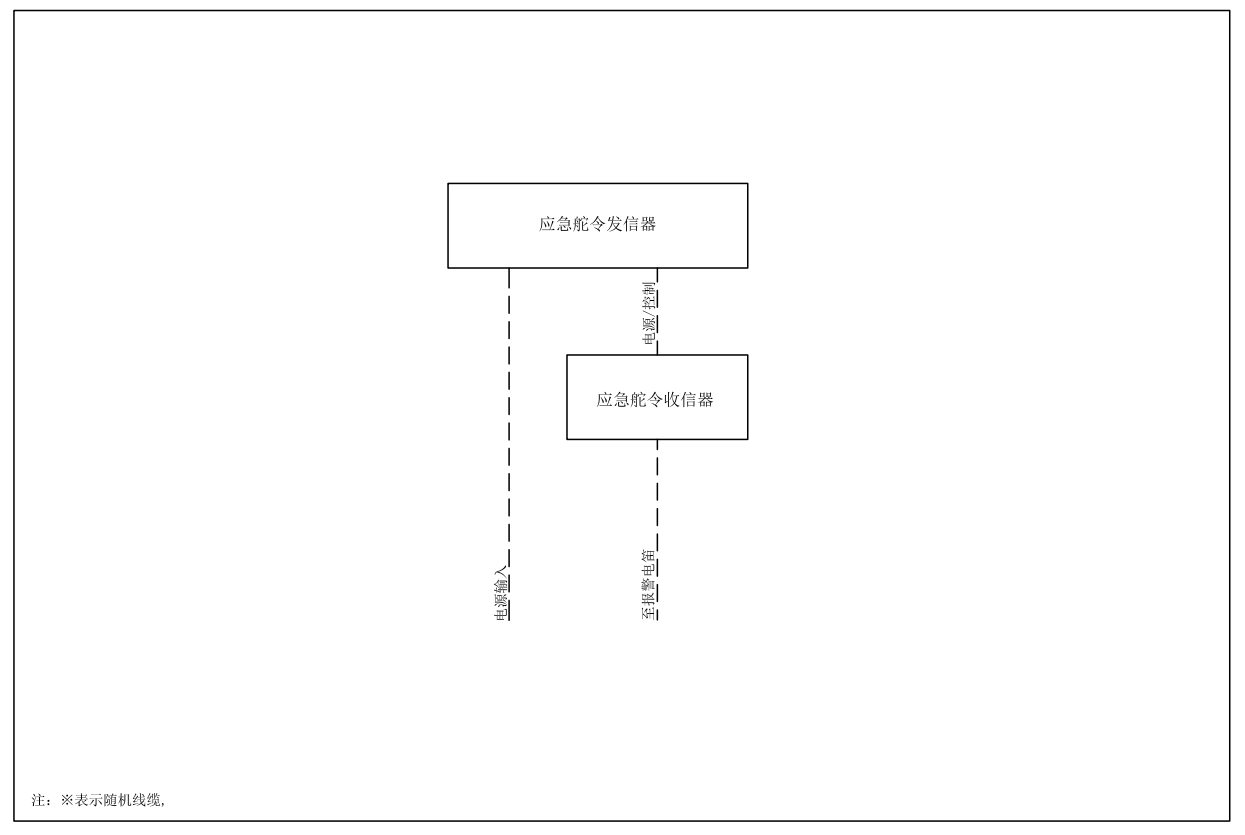

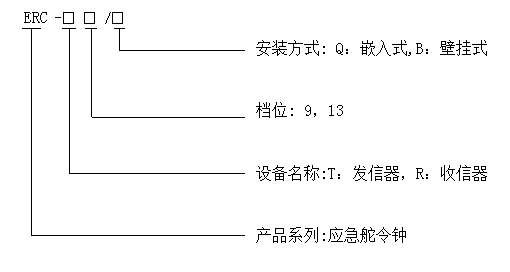

型號命名詳細參數原理框圖操作說明附件配置

工作電壓：

DC24V±20%

環境溫度：

-10℃~55℃

安裝形式：

嵌入式、壁掛式

防護等級：

IP20(嵌入式)、IP44（壁掛式）

操縱命令：

九檔：滿舵， 15°，10°，5°，0°，5°，10°，15°，滿舵

十三檔：滿舵，25°，20°，15°，10°，5°，0°，5°，10°，15°，20°，25°，滿舵

通信接口：

1路RS485（符合IEC61162標準）

電源指示

接入DC24V電源，按下電源開關，電源燈亮；

調光功能

輕按調光箭頭按鈕，指示燈亮度變化；

試燈功能

按住試燈按鈕，面板上燈都亮起，蜂鳴器長響；

發令回令功能

按下發信器上的對應舵令按鈕，對應指示燈閃亮，蜂鳴器響，同時機艙電鈴響。按下收信器上的對應舵令按鈕，蜂鳴器消音，報警燈由閃光變平光，電鈴停止報警，發信器上對應舵令指示燈由閃光變平光。

可選配聲光報警電笛(型號：CJD-BD/BL)
